龙门式管板一体式数控切割机
设备描述: |
|||

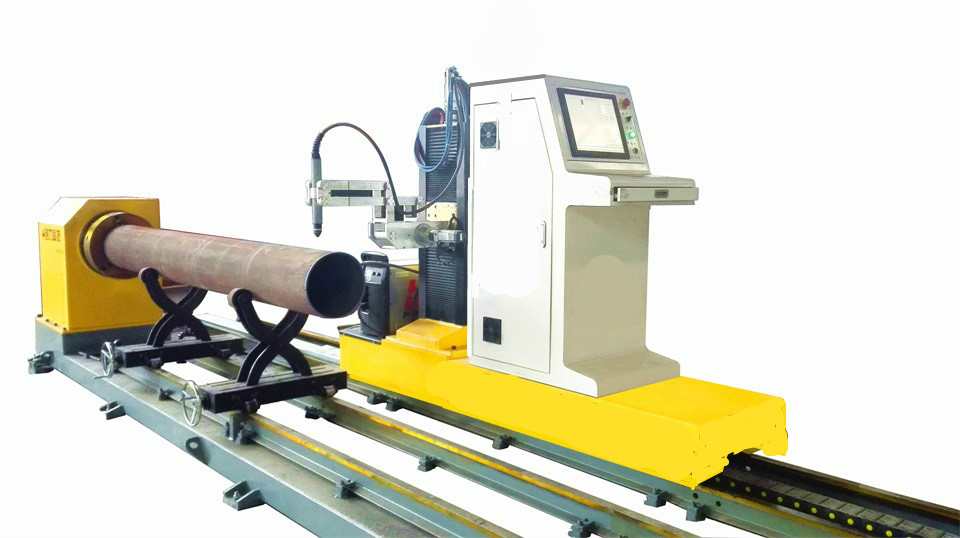

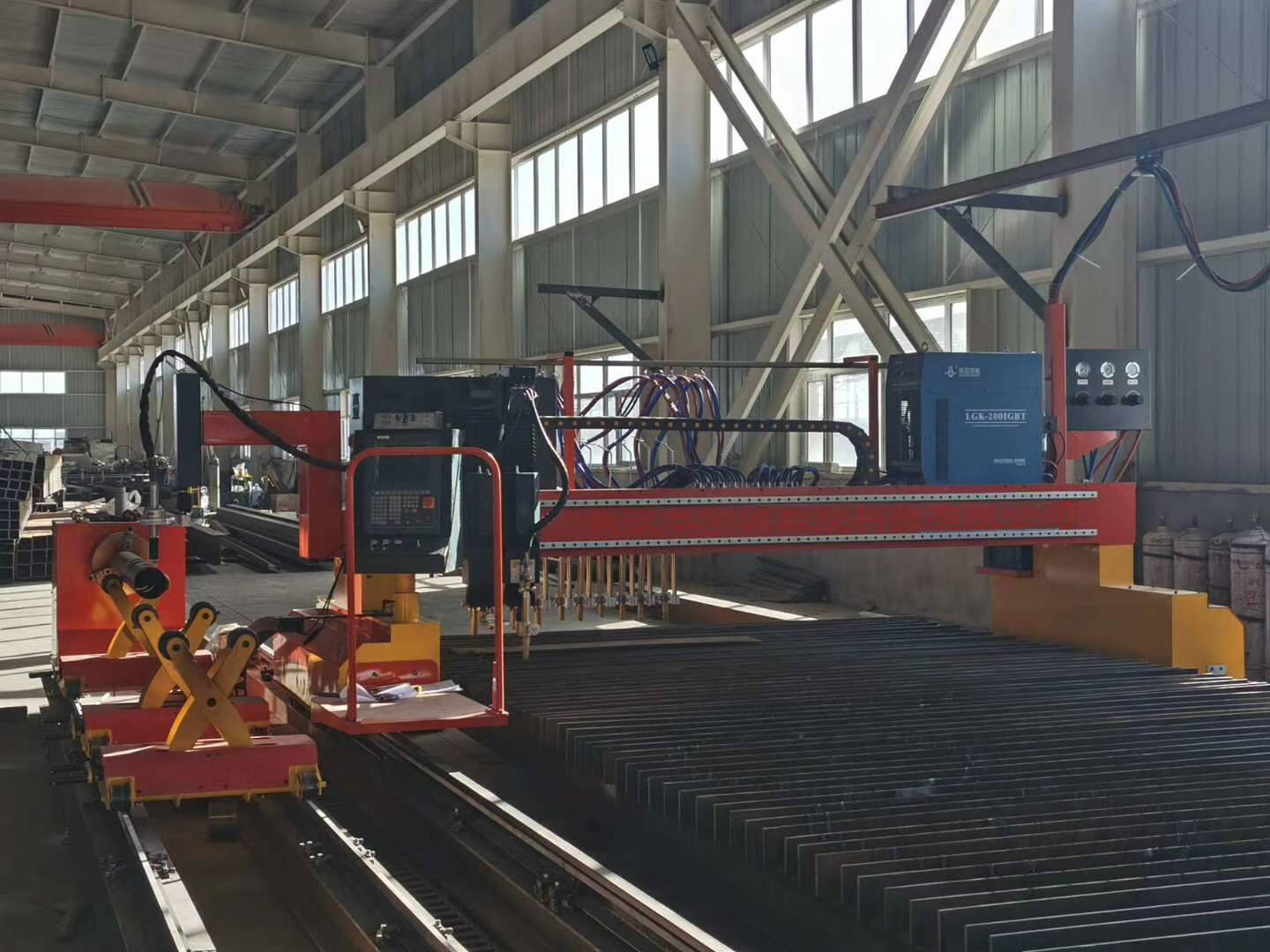

YCLM-GB龙门式板管两用切割机用于进行圆管的相贯线切割以及钢板的异形加工的定制机型,其工作原理是:将相贯线切割专用部件,配置到悬臂式或龙门式数控切割机上,来完成相贯线切割。其特点:当批量不大时实现一机多用(圆管及钢板的数控切割),从而减少设备投入和场地占用。 |
|||
基本配置: |
|||
设备尺寸6000*3000mm;相贯线切割导轨6000mm;单割炬配置(火焰、等离子切割任选),配自动点火,电动调高配置。 |
|||
设备型号及售价: |
|||
加工特点: |
|||
● 能在主管上切割多个不同方向、不同直径的圆柱相贯线孔,满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件; |
|||
技术参数: |
|||
横向间距: |
3000mm(可加宽) |
有效切割宽度: |
2200mm |
补充说明: |
|||
1、本设备有效切割管径为30-800mm,800-1000mm大口径钢管必须配德国进口减速机、日本松下伺服电机(需加差价);30-80mm小口径钢管需对相贯线爪盘改造,交货周期延长一周; |
龙门板管一体式数控切割机技术参数
序号 |
项目 |
参数 |
1 |
结构形式 |
龙门式 |
2 |
轨距 |
3-12米或更大 |
3 |
驱动方式 |
双边驱动 |
4 |
运行速度 |
6m-9m/min,达12m/min |
5 |
轨长 |
根据客户要求 |
6 |
有效切割宽度 |
轨距减1米 |
7 |
有效切割长度 |
纵向轨长减3米 |
8 |
管材管径适用范围 |
50-630mm或更大 |
9 |
适用管子长度 |
根据用户要求 |
10 |
切割厚度 |
火焰6-50mm,等离子1-50mm,精细切割厚度1-25mm |
11 |
切割模式 |
火焰、等离子 |
12 |
垂直度 |
火焰:1°-3° 等离子:1°-5° |
13 |
参考标准 |
国际标准ISO9013-2002及ISO8206-1991(等同于行业标准GB/T5102-2011) |
龙门板管一体式数控切割机技术优势
序号 |
技术优势 |
1 |
横梁:采用箱体焊接结构,经热处理消除应力,具有刚性好,不变形,精度高,自重轻,惯量小的特点。 |
2 |
纵向驱动架(端架):两端装有水平导向轮,可调整驱动架底部偏心轮对导轨的压紧程度,使整机在运动中保持稳定的导向。装有除尘器,随时刮扫积聚在导轨表面的杂物。 |
3 |
纵、横向驱动:均有精密齿轮齿条进行传动。 |
4 |
横向导轨采用精密冷拔导引板,纵向导轨式经过精密加工的路轨(重轨)制成,减速装置采用进口精密齿轮减速器,实现同向切割或镜像切割。 |
5 |

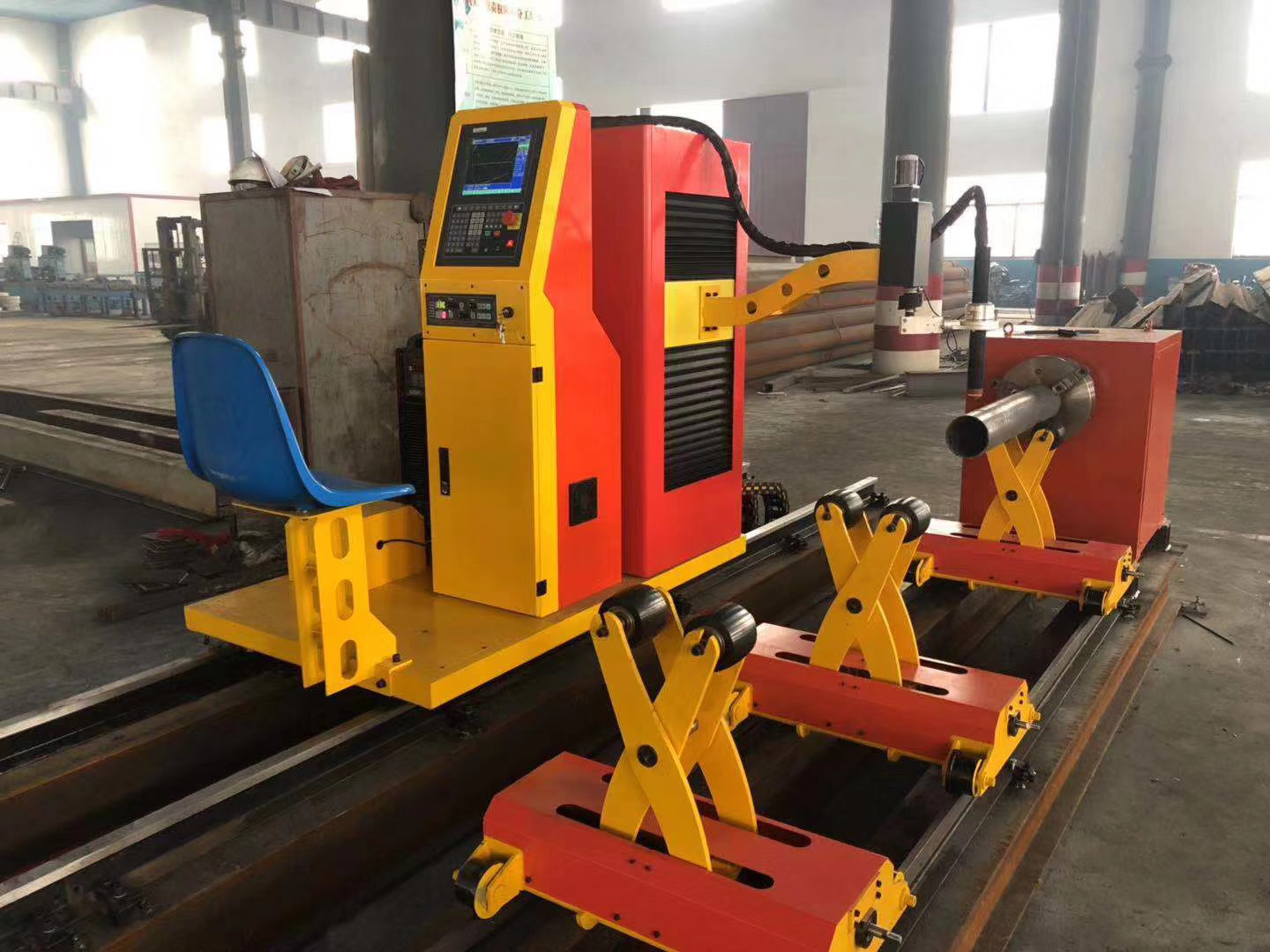

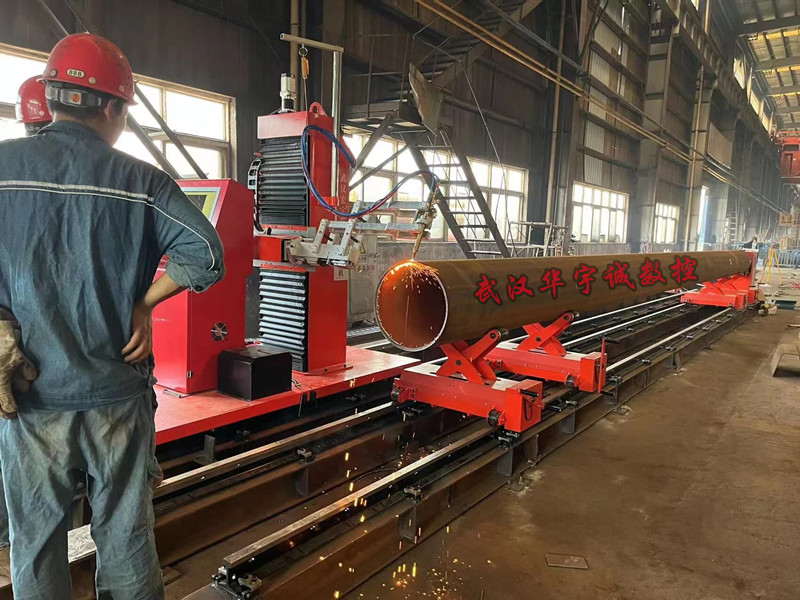

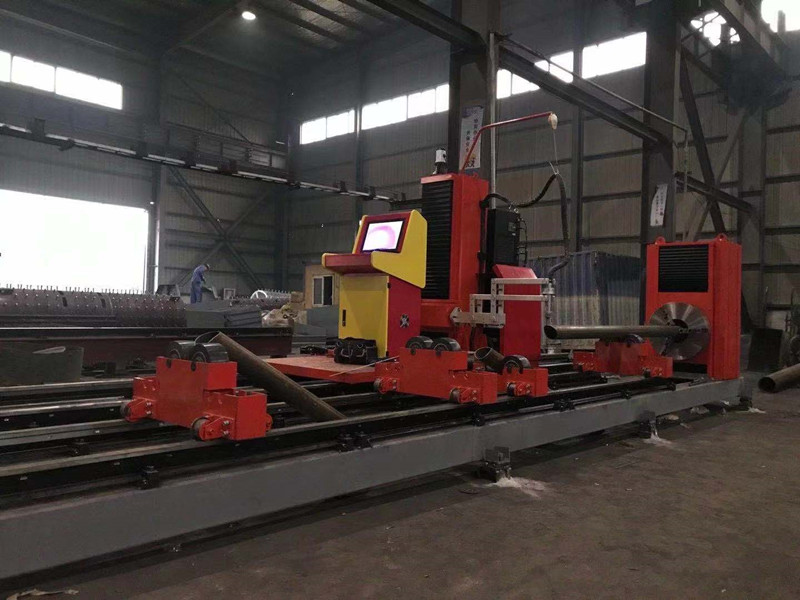

本机配备管子切割系统,包括卡盘、托架、旋转伺服驱动系统等,配合切割头的运转,,既可切割钢板、又能切割金属管材,设备采购成本显著降低。 |
龙门板管一体式数控切割机切割工艺
序号 |
项目 |
切割工艺 |
1 |
火焰切割 |
选配 |
2 |
板管两用切割 |
标配 |
3 |
板材坡口切割 |
选配 |
4 |
管材变坡口切割 |
选配 |
5 |
割缝补偿 |
标配 |
6 |
成本计算 |
标配 |
7 |
预演功能 |
标配 |
8 |
CC技术 |
选配 |
9 |
类激光、精细等离子切割 |
选配 |
10 |
精度检测补偿 |
选配 |
11 |
支持多种NC代码及转换 |
标配 |
12 |
工艺数据库 |
标配 |
13 |
全自动多气配比 |
选配 |
14 |
火焰等离子两用切割 |
选配 |
15 |
手动自动套料 |
标配 |
16 |
手动切割 |
标配 |
17 |
断电记忆 |
标配 |
18 |
效果接近激光切割下限 |
选配 |
19 |
CAD兼容 |
标配 |
20 |
余料套料 |
标配 |
21 |
自动切割 |
标配 |
22 |
小圆孔工艺 |
选配 |
龙门板管一体式数控切割机标准配置
序号 |
项目 |
配置情况 |
1 |
龙门式重载钢制横梁 |
整体回火消应力精加工 |
2 |
重型预紧式导向机构 |
43kg级以上U71Mn钢重轨 |
3 |
豪华火焰移动体 |
标配1组数控火焰(可增加),带自动点火、电容调高 |
4 |
豪华等离子移动体 |
选配1组数控等离子(可增加),带弧压调高 |
5 |
豪华激光移动体 |
选配1组数控激光(可增加),带调高 |
6 |
豪华水刀移动体 |
选配1组数控水刀(可增加),带机械调高 |
9 |
纵横向伺服驱动单元 |
日本松下、日本安川 |
8 |
精密减速机构 |
日本安川 |
9 |
CNC控制系统 |
美国EDGE、BUNY、SJTU、KP、FAGOR等(按客户要求) |
10 |
等离子电源 |
美国海宝、美国飞马特、德国凯尔贝(按客户要求) |
11 |
编程套料软件 |
澳大利亚FASTCAM、APNS2000(按客户要求) |
12 |
服务内容 |
培训及安装、调试、简易包装、质保期壹年 |
13 |
切割方式 |
火焰(氧气+燃气);可选等离子(空气、氧气、氮气、H2、H35、F5、H20等); |
14 |
用户自备范围 |
1.电能供给及配电箱; 2.接地电网制作; 3.切割工作平台; 4.除尘装置和除尘风道; 5.工字钢承梁(或水泥承梁); 6.承梁地基:螺栓预埋及水泥灌浆; 7.纵向拖链支撑及托架; 8.气源供给及截止阀等管道配置; 以上部分,由卖方提供图纸,买方负责施工。 |
服务承诺:
1、根据用户设备使用环境、有效切割范围,切割材料和厚度等参数,为用户提供经济实用的数控切割技术解决方案;
2、合同签定生效后,免费提供基础制作安装图,割台图纸。货到后即刻派售后人员上门协助安装、调试,且按甲方提供的图纸试割2~3件制品,制品的切割质量作为切割机验收依据。
3、维修承诺:即刻作出应答,1小时内提出解决方案,24-48小时内到达现场!
