小蜜蜂数控火焰切割机
产品名称:YCBX-1530小蜜蜂数控火焰切割机
小蜜蜂数控火焰/等离子两用切割机是一种高效率、轻巧的精密切割设备,适用于异形件切割种类多的私人加工和中小型企业。
应用行业:航空航天、粮食机械、工程机械、机车制造、农林机械、电梯制造、特种汽车、工具加工、石油机械制造、食品机械、装饰广告、对外加工服务等各种机械制造加工行业。
适用材料:专业切割碳钢、低合金钢、不锈钢、铜和铜合金、铝和铝合金、等多种金属板材。
主要技术参数
产品型号YCBX-1530 |
技术参数 |
|
参数/型号 |
YCBX-1530 |
YCBX-1560 |
输入电源 |
220±10%VAC 50/60HZ 220W |
220±10%VAC 50/60HZ 220W |
切割方式 |
氧气/丙烷或乙炔;可配置等离子切割机(选配) |
氧气/丙烷或乙炔;可配置等离子切割机(选配) |
有效切割范围(mm)宽×长 |
1500×3000 |
1500×6000 |
导轨 长×宽×厚(mm) |
3500×273×60 |
6500×273×60 |
配置的轨枕数量 |
3 |
6 |
轨枕 长×宽×厚(mm) |
500×80×40 |
|
切割速度(mm/min) |
100-3000 |
|
火焰切割厚度(mm) |
5-50(氧气+丙烷 或 乙炔) |
|
等离子切割厚度(mm) |
视客户等离子电源而定 |
|
运行精度 |
±0.2mm/m |
|

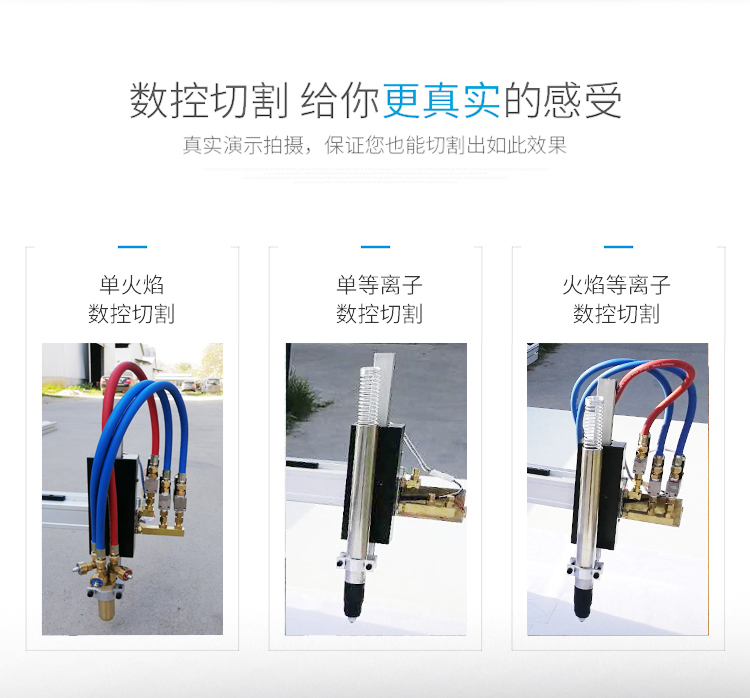

割枪和调高 |
火焰,电动调高(±60mm) |
|
燃气压力(Mpa) |
最大0.1 |
功能特点
1.行走部分采用精密齿轮、齿条传动,步进电机驱动,纵向导轨采用直线导轨,精度高,运行平稳。
2.横梁和底座采用铝合金工业型材,重量轻,不变形,方便移动。
3.全中文操作界面,操作简单,U盘导入CAD图形直接切割,无需编程。
4.切割形状:在切割范围内可以切割任意形状钢板零件。
5.设备整机定位精度、重复精度:符合JB/T5102-1999标准;切割尺寸进度、切面质量:符合JB/T10045.3-1999标准。
切割工艺选项:
序号 |
火焰切割工艺 |
1 |
数控门式火焰适用于各种厚度的碳钢板材的精密切割下料; |
2 |
数控火焰可对8—80mm碳钢进行高品质的切割下料; |
3 |
火焰切割也可选择干式的等除尘净化设备,根据用户需求选配; |
4 |
火焰切割可采用氧气-燃气模式,燃气采用乙炔、丙烷、液化气等。 |
序号 |
等离子切割工艺(选配) |
1 |
数控门式等离子切割机适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料; |
2 |
数控等离子切割机可对厚度1.0-30mm厚的不锈钢、碳钢及有色金属进行高品质的切割下料; |
3 |
等离子切割可配置水循环切割,能大大减少等离子切割产生的烟尘、弧光、有害气体、噪音等环境污染,环保效果好。也可选择干式的等除尘净化设备,根据用户需求选配; |
4 |
等离子切割采用空气、氧气、氮气、H2、H35、F5、H20等 |

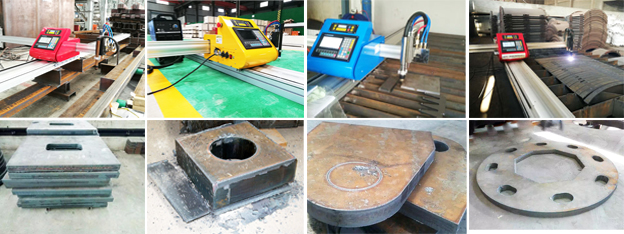

样品展示:
