数控精细等离子切割机
一、设备简介
该型数控精细等离子切割机为台式龙门结构,采用双边驱动,具有人机界面,操作简单,惯性小,运行稳定。特别适用于中,薄有色金属板材,不锈钢板材和碳钢板材的自动化切割下料。
二、主要技术参数:
序号 |
项目指标 |
技术参数 |
1 |
型号 |
YC-JX1530 |
2 |
有效切割宽度 |
1500-3000mm |
4 |
有效切割长度 |
3000-10000mm |
5 |
等离子切割厚度 |
视等离子功率大小而定 |
6 |
割炬升降高度 |
0~100mm |
7 |
运行速度/切割速度 |
运行速度≥45/min切割速度0-12000mm/min |
8 |
切割表面粗糙度 |
12.5μm≤Ra≤25μm |
备注:本公司保留对上述参数更改的权利。若您对机器有特殊要求,我们可专门定制,欢迎来电洽谈。
三、主要配置
序号 |
主要设备部件名称 |
型号规格及描述 |
产地 |
单位 |
数量 |
备注 |
1 |
数控切割机主机 |
床身为焊接龙门加工中心精加工 |
自产 |
台 |
1 |
150*150*6方矩管经过12m精密机械加工一刀成型保证传达稳定性及切割精度 |
2 |
数控系统 |
上海维宏/上海交大/美国海宝 |
上海 |
台 |
1 |
支持激光对点功能 支持等离子动态穿孔功能 可选19寸电容式触摸屏 |
3 |
弧压自动调高 | 深圳宏宇达/上海交大/美国海宝 | 上海 | 台 | 1 |
360°防撞机构,采用传感器控制,一旦等离子割炬受到任意方向撞击,机器立刻停止运动。 |
4 |
升降装置 |
丝杆升降 |
自产 |
套 |
1 |
响应速度快,定位精准 |
5 |
驱动电机 |
日本安川伺服或日本松下 |
日本 |
套 |
3 |
panascic a6 X轴 750W Y轴 750W |
6 |
减速系统 | 日本新宝 | 日本 | 套 | 3 | 采用日本进口减速系统,匹配转速和传递转矩 |
7 |
驱动器 |
日本安川伺服或日本松下 |
日本 |
套 |
3 |
速度响应频率高达3.2kHz,搭载各种滤波器调整功能,支持Modbus-RTU协议 |
8 |
X/Y轴齿轮齿条 |
研磨级齿轮齿条 |
台湾 |
套 |
1 |
采用高精度齿条,精磨处理,大大减小了机器的累积误差。使用发黑工艺,不易生锈 |
9 |
导轨 |
具有精度高、超静音、免维护、寿命长、自除尘等 |
台湾 |
套 |
3 |
采用台湾上银(HIWIN)导轨品牌,精磨导轨,高速传动 |
10 |
工程拖链 |
用于固定电缆,密封式,具有耐高温,耐低温,防紫外线、寿命长等特点。 |
国产 |
副 |
2 |
|
11 |
等离子电源 |
成都华远/美国海宝 |
美国 |
台 |
1 |
成都华远精细等离子系列、美国海别得精细等离子系列、德国凯尔贝类激光系列等 |
12 |
除尘装置 |
配置水床或除尘系统 | 自产 |
套 |
1 |
|
13 | 可配割炬项目 | 等离子、火焰、划线(喷粉/喷墨)、钢针打印 | 套 |

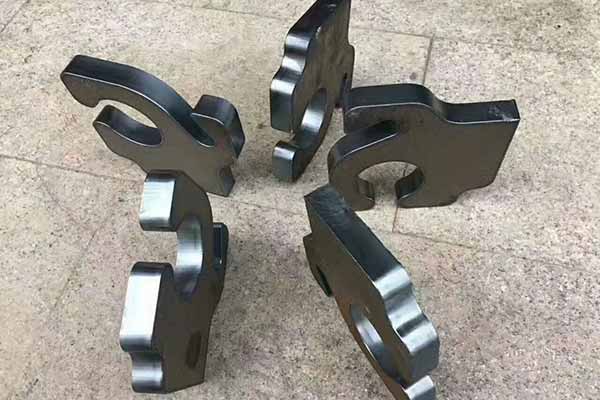

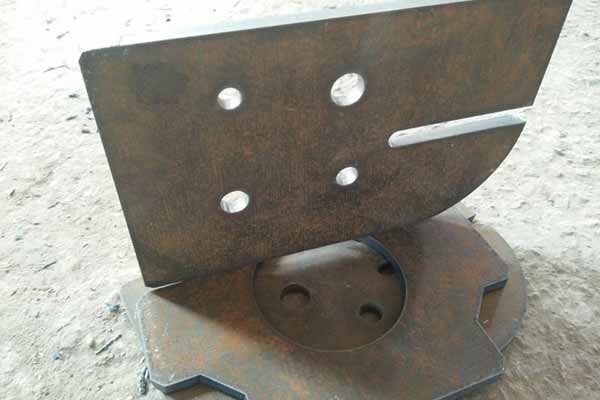

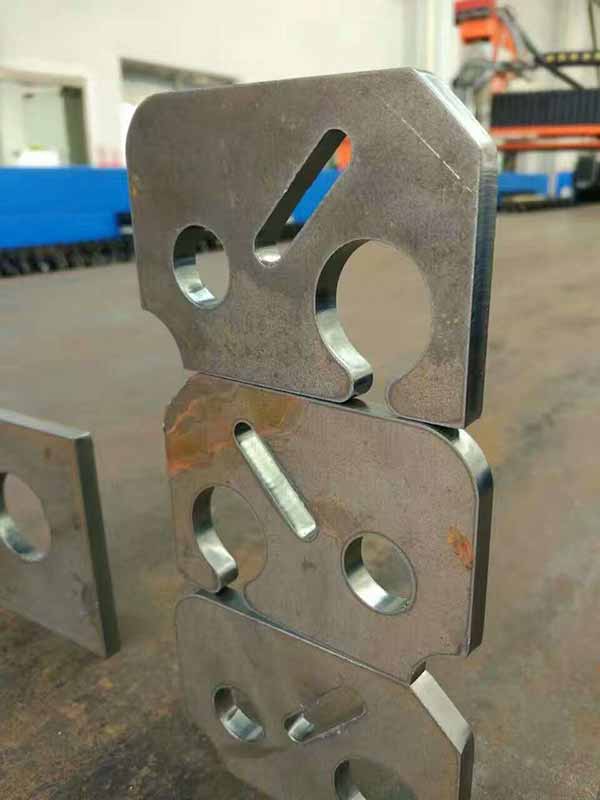

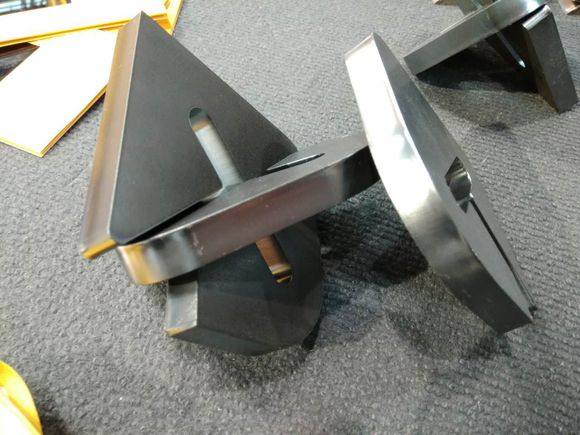

切割效果:
