旋转平台光纤激光切割机
风管激光数控机床(又名通风管道行业异形件风管全自动上下料激光切割机,风管激光下料机,旋转平台光纤激光切割机,滚动平台激光切割机,风管卷料自动上下送料激光切割机,不锈钢风管激光切割机,镀锌板风管开料机)标配有效切割范围:3000mm*1500mm,可选:4000mm*1500mm、4000mm*2000mm、6000mm*1500mm、6000mm*2000mm适合切割碳钢12mm、不锈钢5mm以下板材,采用武汉锐科激光公司光纤激光器,主要用于碳钢板、不锈钢板、铝合金、镀锌板卷料等金属材料的切割和通风管道加工设备风管激光下料切割机型。

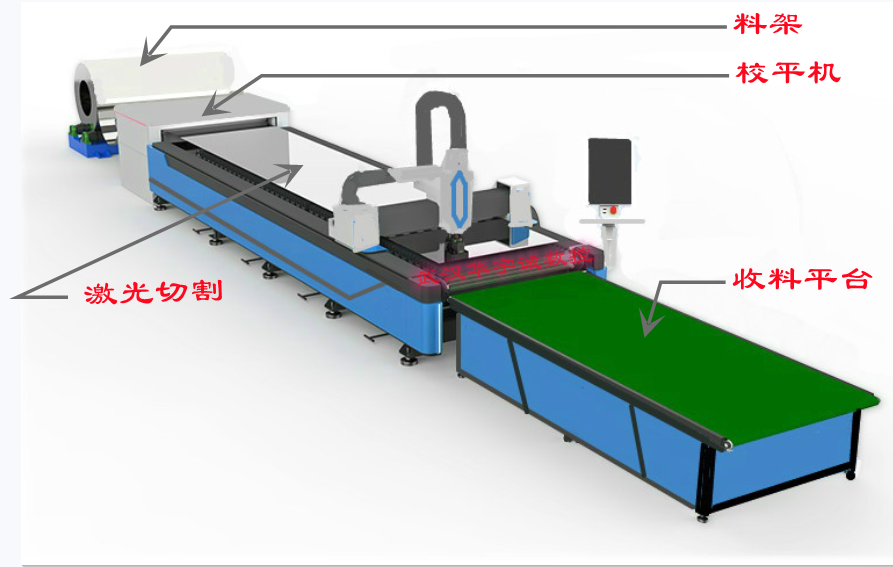

全自动上料风管激光切割机机床:包括卷料料架,校平装置,激光机床床体、接料平台,自动刀条旋转组件;工作原理:首次入料卷料通过校平机校平后进入激光切割平台进行切割,切割完成后校平机自动送料,旋转平台自动把切割完成的配件输送到接料平台,校平机送料完成后系统运行切割第二张排版图料件,同时可进行切好料件的编号收集工作,以此往复工作大大提高整体加工速度及效率。
全自动上料风管激光切割机特点:
1 .本设备自带卷材上料、校平、压筋、切断功能,不用另外配置二线,节省单独剪平板、人工上料工序,并自动按排版图所需长度送料(无需单独输入用料长度),省工省料。
2.风管自动上下料送料切割控制程序是基于windows 系统开发,与CNC控制系统可实现全面对接的激光切割专业数控软件,采用专业的PC工控机操作,图形化界面,方便操作,界面友好,易于学习,操作便捷,数控CNC程序易于编辑,可读性强。支持CAM-Duct风管软件、AutoCAD、CorelDraw等专业制图软件。
3.激光自动上料数控激光控制软件,专为风管自动切割定制。传统激光切割需要选中单个切割代码切割,切割结束后需 再选才能进行切割。我方软件可实现切割代码按顺序自动跳出,确认后自动上料并切割,切割结束后自动跳出下个切割代码。
4.专门为数控切割机开发,在计算机上使用的画图编程套料软件。主要功能包括CAD画图、新版CAM-DUCT风管分解软件,DXF/DWG优化处理、交互式套料、自动编程,以及切割模拟校验和成本计算。
5.套料软件是数控切割机实现“全时切割、高效切割和高套料率切割的核心技术,是有效节省钢材,提高切割效率的根本保证。
6. 割台采用多轴旋转圆盘设计,上料时减少板材和割台的摩擦,从而减少划伤。
整套光纤激光切割机系统主要配置
序号 |
名称 |
制造商 |
数量 |
备注 |
激光器系统 |
||||
1 |
激光器 |
武汉锐科 |
1套 |
中功率连续光纤激光器 |
切割头系统 |
||||
2 |
激光切割头 |
瑞士嘉强 |
1套 |
QBH接口(可选)自动调焦 |
机床主机系统 |
||||
3 |
X/Y/Z轴导轨 |
上银 |
3套 |
台湾 |
4 |
X/Y轴齿条 |
TSI |
1套 |
斜齿 |
5 |
Z轴丝杆 |
TBI |
1根 |
台湾 |
6 |
X轴伺服电机及驱动器 |
日本松下 |
1套 |
日本 |
7 |
Y轴伺服电机及驱动器 |
日本松下 |
2套 |
双驱 |
8 |
Z轴伺服电机及驱动器 |
日本松下 |
1套 |
日本 |
9 |
减速机 |
日本新宝 |
3套 |
X轴一套 Y轴二套 |
控制系统 |
||||
10 |
切割软件 |
华宇诚 |
1套 |
武汉 |
11 |
电脑 |
国产 |
1套 |
四核 |
12 |
开关电源 |
明纬 |
1套 |
台湾 |
13 |
交流接触器 |
施耐德 |
3套 |
法国 |
辅助系统 |
||||
14 |
自动切料输出系统 |
自产 |
1套 |
采用直流电机控制,自动输出切割后的材料 |
15 |
冷水机组 |
武汉汉立 |
1套 |
激光专用 |
