龙门式火焰等离子切割机

产品详情

武汉等离子龙门数控切割机厂家专注各种龙门数控等离子切割机,龙门等离子切割机,龙门式数控火焰切割机,数控火焰等离子切割机厂家,数十年经验,龙门等离子数控切割机厂家用心做好设备!本机型是一种高效率、节约能源的重型龙门数控切割设备，适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料，提高板材利用率，省时省料省人工。在风机、石化设备、汽车配件、发电设备、建筑机械、钢材加工、茶叶机械等行业等到广泛使用。

凡购买我公司产品，我公司派上门安装调试，培训操作人员。你不会CAD绘图，不会排料，没有图纸都没关系，我们的工作人员都会手把手的教你。确保你能熟练使用。如果遇到复杂的排料，我们还可提供网上远程服务。确保你没有后顾之忧。

设备结构：

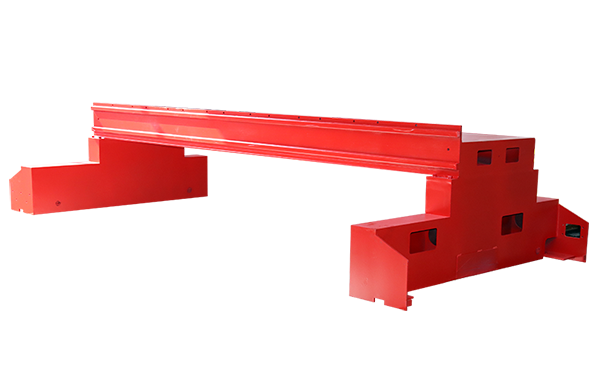

横梁：采用钢板与矩形管对焊结构，经热处理消除应力，具有刚性好、不变形、精度高、自重轻、惯量小的特点。

纵向驱动架(端架)：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，是整机在运动中保持稳定的导向。

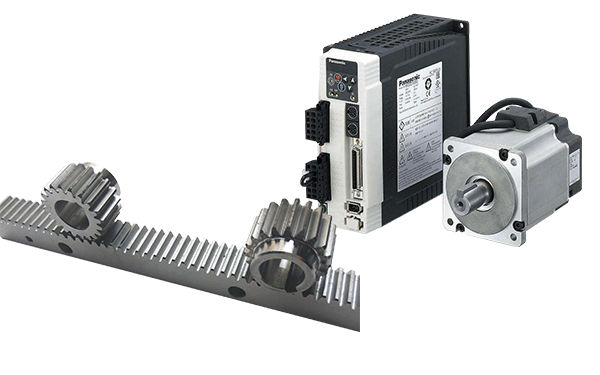

纵、横向驱动：均采用精密齿轮（7级精度）传动。横向导轨采用进口的直线导轨，纵向导轨是精密加工的特制钢轨；设备采用双边驱动，驱动系统采用进口伺服电机和驱动技术，使整机运行更平稳，速度变速范围宽，加速时间短；传动部分采用精密行星齿轮减速器，保证了切割机的运行平稳，精度高，且经久耐用。

传动钢带：高强度弹性扁钢带用于拖动从动割炬移动体，实现同向切割。
数控系统：简单易用的自动编程系统，使数控编程不再复杂，轻而易举。

设备整机定位精度、重复精度：符合并高于JB/T 5102-1999标准；

切割质量及尺寸精度：火焰切割---符合JB/T 10045.3--1999标准；等离子切割---符合JB/T 10045.4--1999标准。

产品参数：

技术指标
★	有效切割宽度	轨距长度-800
★	有效切割长度	轨道-2000
★	火焰切割材料	碳钢
★	火焰切割厚度	碳钢:6≤边缘切割≤150
★	火焰穿孔切割厚度（单割炬）	[数控]≤80mm
★	火焰切割速度	50-750mm/min
★	整机运行速度	50-3500mm/min
★	割炬升降距离	≤200mm
★	整机精度标准	符合JB/T5102-1999
★	整机划线精度误差	±0.5mm
★	整机综合精度（以右综合图形为准）边长(四边)1000╳1000 划线速度500-800mm/min
★	速度误差	±5%
★	切割粗糙度	目测：粗糙度12.5
工作条件
★	环境温度	-10℃～+40℃
★	相对湿度	≤95%无冷凝
★	周边环境	通风，无较大冲击
★	电源电压	220V/3×380V±10V
★	电源频率	50Hz
★	输入功率（本机部分）	3-5KW
★	火焰切割气体（在提货前需确定）	氧气+乙炔或氧气+丙烷
★	氧气入口压力	0.8-1.0ＭPa
★	燃气入口压力	0.04～0.06ＭPa 0.08～0.1ＭPa
★	氧气纯度	99.6%以上

产品配置：

参数/型号	YCLM-4000-40140	YCLM-5000-50140	YCLM-6000-60140
轨距（mm）	4000	5000	6000
有效切割宽度（mm）	3200(单割炬时)	4200(单割炬时)	5200(单割炬时)
轨长（mm）	14000
有效切割长度（mm）	12000
火焰割炬数（组）	标配：1（可选配）
切割厚度（mm）	1组：8-200 2组8-150 3组：8-100
切割速度	火焰：100-750（mm/min）
控制系统	北京斯达峰或上海交大
驱动系统	日本松下伺服电机及驱动器
减速器	德国进口
驱动方式	双边驱动（双边交流伺服电机、齿轮、齿条转动）
调高方式	机械式调高
点火方式	自动点火装置
套料软件	SmartNest 或澳大利亚FastCAM专家版
气体介质	氧气/乙炔[丙烷]	氧气/乙炔[丙烷]	氧气/乙炔[丙烷]
增配项目
轨距	可根据客户需求选配
轨长	可根据客户需求选配
等离子电源	可根据客户需求选配（国产或进口）
弧压自动调高	可根据客户需求选配（国产或进口）

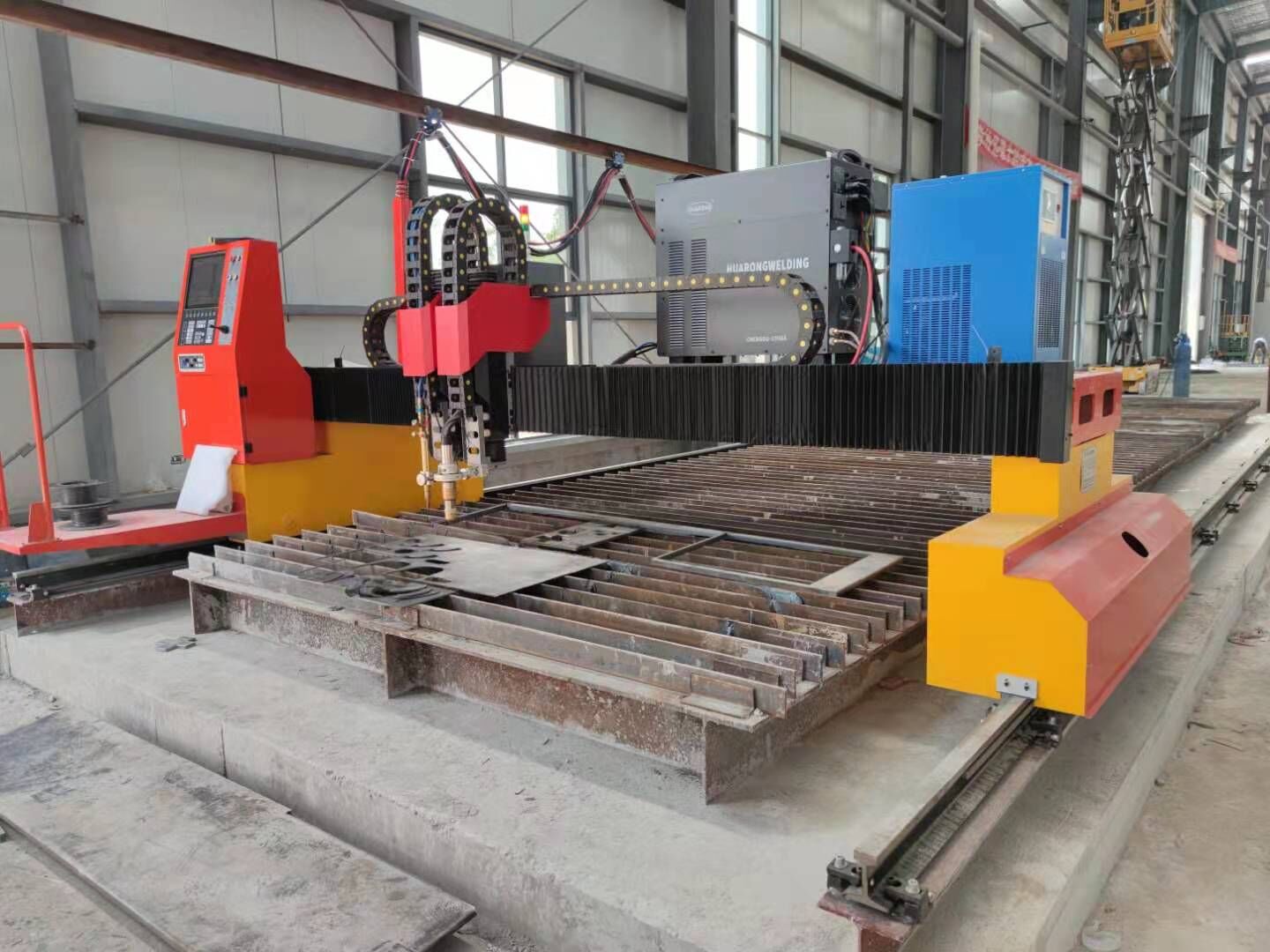

产品图片：
