龙门式数控等离子切割机
产品名称:YCLM-4000龙门式数控等离子切割机
龙门式数控等离子切割机该机型采用了双边驱动的传动方式,这样使得机器运行平稳、定位精度高、外形简洁美观,模块化设计使得机器零部件的互换性强,设备的功能扩展更为简便。用户可根据对工艺需求配置不同的切割方式如火焰单割炬、火焰双割炬、火焰直线三割炬、火焰单割炬+抽条机、火焰双割炬+抽条机和各种规格的等离子割炬等等。可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型板材下料。可完成异型板材的多种切割方式,还可根据用户要求配置多把割炬,另可选配电容或等离子自动调高系统。
产品价值:
被切割材料:只对金属材质,其他材质一概不接受;
切割材料板幅:大、中、小板材任意切割,不受限制;
切割功能:自动点火、延时、预热、穿孔、半径补偿、断点恢复、连续回退,不该有的都有了。
工作状态:可连续不停机长时间生产,一机多班效益更高;
工作能力:相当于8-10人工作产量总和,省去多人的工资和社保烦恼;
切割质量:精密切割,后续工序全免;
客户群体:有实力的中、高端用户,完美体高企业附加值;

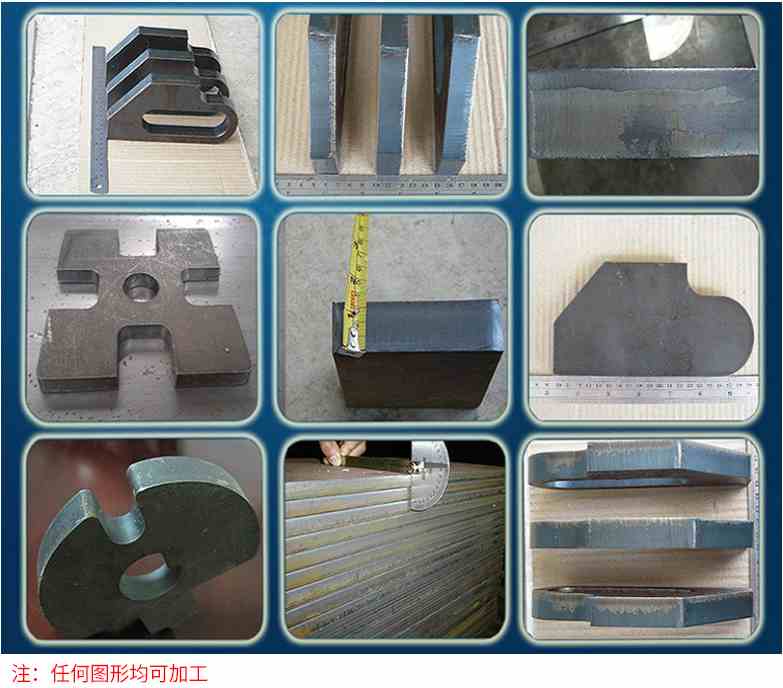

切割表面质量(粗糙度):相当于普车的粗加工
目测光洁度:Ra12.5μm
利用率切割:材料利用率达到90%以上;
安全性:生产事故是普通人工事故的万分之一,大可放心使用;
产品故障率:与同类产品相比故障率低60%以上
产品质量执行标准:
★企业通过ISO9001-2008质量管理体系认证;
★整机精度:符合JB/T5102-1999标准;
★整机气密性:符合JB/T5101-1999标准;
★切割质量及尺寸精度:火焰:符合JB/T10045.3-1999标准;
等离子:符合JB/T10045.4-1999标准。
产品标准配置:
序号 |
项目名称 |
技术参数 |
1 |
整机结构形式 |
数控龙门式对称焊接结构 |
2 |
横向轨距 |
4000或以上定制 |
3 |
纵向导轨长度 |
14000mm(或延伸加长) |
4 |
纵向导向轨道 |
24kg级(或选配以上重型路轨) |
5 |
有效切割宽度 |
单割炬轨距减800mm |
6 |
有效切割长度 |
纵向轨长减2000mm |
7 |
驱动方式 |
双边双信号同步驱动 |
8 |
横、纵向伺服驱动系统 |
日本松下A6数字大惯量脉冲系列 |
9 |
精密减速机构 |
德国低背隙精密行星减速机 |
10 |
CNC数控控制系统 |
美资斯达特(或按客户指定要求) |
11 |
豪华火焰移动体 |
标配2组数控火焰(可增加) |
12 |
火焰调高方式 |
机械式电动调高 |
13 |
火焰点火方式 |
自动点火 |
14 |
火焰安全回火器 |
8个,自动控制防回火功能 |
15 |
火焰切割厚度 |
1组8-200mm;2组8-120mm; |
16 |
整机空程速度 |
10000mm/min |
17 |
火焰整机切割速度 |
100—750mm/min |
18 |
除尘系统 |
刮削装置 |
19 |
编程套料软件 |
美资Cut LeaderV5(按客户要求选配) |
20 |
切割方式 |
火焰(氧气+燃气) |
21 |
服务内容 |
培训及安装、调试、简易包装、质保期壹年 |
22 |
用户自备范围 |
1、设备安装场地; 2、气路、电路安全畅通; 3、地面基础和料台(由供方提供技术图纸需方自行制作)。 |
机器主要技术性能指标:
序 号 |
项 目 |
可达指标 |
|
1 |
有效切割宽度(㎜) |
4200 |
|
2 |
有效切割长度(㎜) |
12000 |
|
3 |
火焰切割厚度(㎜) |
碳钢:边缘切割≤200;穿孔切割≤60 |
|
4 |
割炬升降行程(㎜) |
1-120 |
|
5 |
切割速度(mm/min) |
具体详见附件1《火焰切割技术参考表》 |
|
6 |
整机运行速度(mm/min) |
50-6000mm/min |
|
7 |
设定速度误差(%) |
≤±5% |
|
8 |
自动调高精度(mm) |
≤±1.0mm |
|
9 |
纵向直线精度 |
±0.5mm/10m |
|
10 |
直线重复精度 |
±0.5mm/10m |
|
11 |
整机综合精度 (以右综合图形为准)边长(四边)1000╳1000 划线速度500-800mm/min |
||
12 |
导轨安装精度 |
1).导轨侧面直线度:0.5mm/10000mm 2).导轨纵向轨面与水平面平行度:±0.5mm/10000mm |
|
13 |
交点偏移 |
1.0㎜ |
A)设备整机定位精度、重复精度:符合JB/T5102-1999标准 B)切割尺寸精度、切面质量:符合JB/T10045.3-1999标准 |
14 |
直线度 |
0.5㎜ |
|
15 |
圆 度 |
1.0㎜ |
|
16 |
对角线差 |
1.0㎜ |
|
17 |
重复定位精度 |
0.5㎜ |
|
18 |
机器划线精度 |
≤0.5mm |
|
19 |
切割表面质量(粗糙度) (选δ=25板材) |
Rz(um)=70+1.2a 目测:粗糙度12.5 |
序号 |
项目名称 |
技术参数 |
1 |
横向轨距 |
根据用户需求选配 |
2 |
纵向轨长 |
根据用户需求选配 |
3 |
电容式自动调高装置 |
根据用户需求选配 |
4 |
火焰割炬数均可增减 |
根据用户需求选配 |
5 |
豪华等离子移动体 |
根据用户需求选配 |
6 |
等离子切割电源 |
美国海宝、美国飞马特、德国凯尔贝或根据用户需求指定选配 |
7 |
弧压式自动调高系统 |
根据用户需求选配 |
8 |
手工割炬 |
根据用户需求选配 |
9 |
水下、浅水式等离子切割装置 |
根据用户需求选配 |
售后服务三个承诺:
售前(选型):
根据用户对所购设备的需求、使用环境、用途等要求为客户提供最优的、全面的、专业、实用、经济的切割解决方案,提供全程技术支持;提供一对一量身定制产品;免去用户后顾之忧,让您选择更轻松、方便、准确、省钱、省力;
售中(合同成立):
免费提供轨道安装基础图纸、切割台图纸和外部吊装管气路及划线图纸;
免费提供送货上门服务;
免费提供安装、调试、培训服务;
免费提供工艺指导服务;
免费提供终身技术支持服务;
售后(验收完成):
接到用户报修请求后,3小时内提供解决方案,若需现场服务,确保48小时内到达现场;国内多个地方设有维修服务分支机构;
免费提供一次设备整机保养服务(貮年内)。
