3000W光纤激光切割机
产品名称:3000W光纤激光切割机
3000W中功率光纤激光切割机机床,有效切割范围:6000mm*2000mm,4000mm*2000mm,4000mm*1500mm可选,1500mm宽度机型尺寸可设计双交换平台,可板管一体机。适合切割碳钢20mm、不锈钢10mm及以下板材,适合机械加工、机械制造、钣金、精密制造等行业。
设备优势:
1、采用龙门结构型式,双电机双边齿轮齿条驱动,具有结构稳定,刚性好,速度高的特点,其定位速度达50m/min以上。
2、设备横梁具有重量轻、动态响应好等特点,传动部件如变速箱、导轨和齿轮齿条均采用优质品牌,其龙门整体结构和齿轮齿条的传动方式保证了设备的高速定位、快速响应和动态稳定等特点。
3、采用国内锐科光纤激光器,能满足不同厚度的碳钢、不锈钢等多种金属板材的切割需求, 特别是中、薄板材,为用户提供了强大的切割能力和效率。同时,设备配置专业的激光数控系统,是中、薄板材加工用户的理想选择。
4、激光产生无需发生气体,可用空气切割薄板;
5、切割速度快,运行成本极低,快速回报投资;
详细参数:
型号 |
YC-GQ3015 |
YC-GQ6015 |
YC-GQ4020 |
YC-GQ6020 |
加工范围(mm×mm) |
3000×1500 |
6000×1500 |
4000×2000 |
6000×2000 |
X轴行程(mm) |
3000 |
6000 |
4000 |
6000 |
Y轴行程(mm) |
1500 |
1500 |
2000 |
2000 |
Z轴行程(mm) |
100 |
100 |
100 |
100 |
X-Y运行速度(m/min) |
80 |
80 |
80 |
80 |
X、Y定位精度(mm/m) |
±0.03 |
±0.03 |
±0.03 |
±0.03 |
重复定位精度(mm) |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
激光器(W) |
3000W |
3000W |
3000W |
3000W |
3000W光纤激光切割参数
锐科3000W 激光器切割参数 |
|||||||
材料 |
厚度 |
速度(m/min) |
气压 |
气体 |
切割高度(mm) |
使用功率(%) |
铜嘴大小 |
碳钢 |
1 |
10.8 |
9 bra |
O2 |
1 |
25 |
2.0(双) |
2 |
6.6 |
5 bra |
1 |
35 |
2.0(双) |
||
3 |
4.2 |
1.4 bra |
1 |
90 |
1.0(双) |
||
4 |
3.6 |
1.4 bra |
1 |
98 |
1.0(双) |
||
6 |
2.4 |
1.0 bra |
1 |
98 |
1.0(双) |
||
8 |
1.8 |
0.8 bra |
1 |
98 |
2.5(双) |
||
10 |
1.1 |
0.6 bra |
1 |
60 |
3.0(双) |
||
12 |
0.9 |
0.6 bra |
1 |
80 |
3.0(双) |
||
14 |
0.8 |
0.6 bra |
1 |
60 |
3.5(双) |
||
16 |
0.72 |
0.7 bra |
1 |
70 |
4.0(双) |
||
18 |
0.65 |
0.8 bra |
1 |
80 |
4.5(双) |
||
20 |
0.6 |
0.8 bra |
1 |
80 |
4.5(双) |
||
22 |
0.6 |
0.8 bra |
1 |
75 |
3.5(双) |
||
不锈钢 |
1 |
42 |
1.6 Mpa |
N2 |
0.6 |
100 |
2.0(单) |
2 |
12 |
1.6 Mpa |
0.6 |
100 |
2.0(单) |
||
3 |
9 |
2.0 Mpa |
0.6 |
100 |
2.0(单) |
||
4 |
6 |
2.0 Mpa |
0.6 |
100 |
2.0(单) |
||
6 |
2.1 |
2.4 Mpa |
0.6 |
100 |
3.0(单) |
||
8 |
1.2 |
2.4 Mpa |
0.6 |
100 |
4.0(单) |
||
10 |
0.9 |
2.4 Mpa |
0.6 |
100 |
4.0(单) |
||
黄铜 |
1 |
21 |
1.2 Mpa |
N2 |
0.6 |
100 |
2.0(单) |
2 |
12 |
1.6 Mpa |
0.6 |
100 |
2.0(单) |
||
3 |
6 |
1.6 Mpa |
0.6 |
100 |
2.0(单) |
||
4 |
3.6 |
1.8 Mpa |
0.6 |
100 |
2.0(单) |
||
5 |
2.4 |
1.8 Mpa |
0.6 |
100 |
3.0(单) |
||
6 |
1.5 |
1.8 Mpa |
0.6 |
100 |
3.0(单) |
||
8 |
0.6 |
2.0 Mpa |
0.6 |
100 |
3.0(单) |
||
铝板 |
1.5 |
24 |
1.6 Mpa |
N2 |
0.6 |
100 |
2.0(单) |
2.5 |
9.6 |
2.0 Mpa |
0.6 |
100 |
2.0(单) |
||
3 |
7.2 |
2.0 Mpa |
0.6 |
100 |
2.0(单) |
||
4 |
3.6 |
2.0 Mpa |
0.6 |
100 |
3.0(单) |
||
5 |
2.4 |
2.0 Mpa |
0.6 |
100 |
3.0(单) |
||
6 |
1.8 |
2.4 Mpa |
0.6 |
100 |
3.0(单) |
||
8 |
0.9 |
2.4 Mpa |
0.6 |
100 |
3.0(单) |

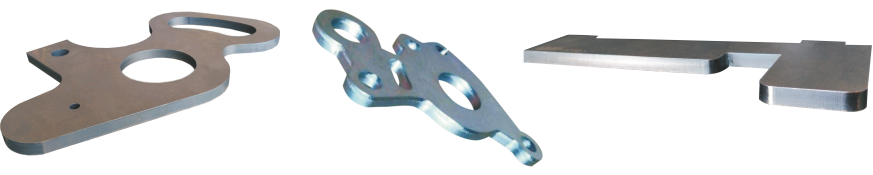

应用领域
可切割多种金属板材、管材(切管另加切管装置即可)、主要适用于不锈钢、碳钢、镀锌板、电解板、黄铜板、铝板、锰钢、各种合金板、稀有金属等材质的快速切割;
广泛应用于:
电力电气、汽车制造、机械设备、电器设备、酒店厨房设备、电梯设备、广告标识、汽车装饰、钣金制作、灯饰五金、展示器材、精密零件、五金制品等行业;
