便携式相贯线切割机
相贯线数控切割机(专业便携数控相贯线切割机厂家,提供便携式管道相贯线切割机价格,等离子相贯线数控切割机,圆管相贯线切割机,管子相贯线切割机,等离子相贯线切割机,数控相贯线切割机,三维卡盘式相贯线切割机,便携式相贯线切割机价格)是一种对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头(虾米节)进行自动计算和切割的设备。该设备广泛运用于建筑、钢结构、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用人工制作样板、划线、人工放样、手工切割、人工打磨等落后繁复的操作工艺。数控相贯线切割机能十分方便的切割加工此类工件,无需操作者计算、编程,只需输入管道相贯系统的管子直径、相交角度等参数,能够进行主管与若干支管的多种相交形式的相贯线计算,并完成多轴联动控制以实现各种复杂的相贯线切割。
1、驱动电机采用1000W进口伺服电机,整机运行更加平稳,精度更高。
2、独立式龙门数控用品牌等离子弧压自动调高,割炬升降控制更快更准确。
3、整机架采用6mm厚槽钢焊接而成,承载力更大,运行更稳定。
4、导轨采用24KG精磨导轨,承载更大、更多。
5、滚轮架支承架采用精密丝杆传动,可以轻松提升上去。
6、设备工作台与工件台为一体式、使整体运行刚性更高,工件切割精度更好,同时更便于设备安装调试。
设备规格表:
编号 |
项 目 |
参 数 |
1 |
切割管径范围 |
(30mm~300mm可选50mm-600mm) |
2 |
火焰切割管壁厚度 |
5mm~50mm |
3 |
等离子切割厚度 |
根据等离子电源大小而定 |
4 |
有效切割工件长度 |
6000mm |
5 |
切割速度 |
火焰速度为700mm/min以内、等离子切割速度视等离子电源大小而定 |
6 |
管子承载重量 |
500KG 以内 |
7 |
移动速度 |
10~3000 mm/min |
联动轴数:
运动轴 |
运动轴 |
切割机联动轴 |
X轴: |
X轴(横向轴) |
管件旋转轴 |
Y轴: |
Y轴(纵向轴) |
割炬沿管件轴向水平移动轴 |
Z轴: |
Z轴(割枪升降轴) |
割炬升降轴 |
传动形式及切割方式:
1 |
钢管传动方式 |
电动驱动卡盘旋转来配合纵向设备运行 |
2 |
切割方式 |
等离子切割、火焰切割(视客户要求而定) |
3 |
升降方式 |
等离子(自动弧压调高)火焰(电动调高) |
4 |
切割功能选择 |
1、相贯线切割 2、管板一体切割 |
工作环境要求:
火焰切割 |
等离子切割 |
||
主机电压 |
AC220±10v 50Hz |
主机电压 |
AC220±10 50Hz |
输入功率 |
3.0KW |
输入功率 |
3.0KW |
加工气源 |
氧气+燃气(乙炔、丙烷) |
加工气源 |
空气 |
氧气压力 |
0.6-1.0MPa |
空气压缩机 |
1台(自备)1.0MPa |
燃气压力 |
0.04-0.1MPa |
油水分流器 |
1台(自备) |
氧气纯度 |
99.6%以上 |
等离子电源电压 |
AC380V±10v 50Hz |
环境温度 |
-15℃~50℃ |
设备精度:
能满足国家相贯线切割钢管标准,能达到工件长度尺寸定位精度为0.2mm/2000mm;母线定位精度为≤±0.5mm; 各类相贯线相配管接头装配间隙误差≤±0.5 mm。 |
||
1 |
传动方式 |
精密齿轮箱跟齿轮传动 |
2 |
驱动电机 |
Panasonic A6驱动器/电机 |
3 |
管径转速 |
0.1-25r/min |
4 |
复位精度 |
±0.2mm |
5 |
切枪升降行程 |
105mm |
6 |
卡盘规格 |
250mm或500mm |
主要配件明细:
序号 |
部件名称 |
装箱数量 |
1 |
数控系统 |
1套 |
2 |
支架卡盘 |
1套 |
3 |
机头组件 |
1套 |
4 |
机头上支架 |
1套 |
5 |
机头下支架 |
1套 |
6 |
导轨 |
3m(双边)可加长 |
7 |
等离子电源 |
根据客户选配电源而定 |
性能特点
1、该型机主体采用便携十字结构,主机与管材平行布置,支架上装有移动小车装置;精密丝杆升降装置;固定夹持火焰或等离子割炬;钢管夹持采用卡盘式结构,支撑则利用丝杆传动,可移动;可升降支承圆管。
2、切割时可通过CNC数控生成程序控制小车移动和管子旋转,对管子的端头和孔进行全自动切割。卡盘传动采用进口伺服电机可以保证整机运行平衡;寿命长,操作简单;工作效率高等特点;
3、此机型适用于50-325mm管径,不需要坡口功能。
YCBX-XGX系列便携式数控相贯线切割机是一种对钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头(虾米节)进行自动计算和切割的设备。该设备广泛运用于建筑、钢结构、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用人工制作样板、划线、人工放样、手工切割、人工打磨等落后繁复的操作工艺。
切割工艺
1、便携式相贯线等离子切割机适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料。
2、等离子相贯线切割机可对厚度1.0-70mm厚的不锈钢、碳钢及有色金属进行高品质的切割下料。
3、等离子切割可配置水床进行水下或浅水式水面切割,能大大减少等离子切割产生的烟尘、弧光、有害气体、噪音等环境污染,环保效果好。也可选择干式的等除尘净化设备。
4、等离子切割采用空气、氧气、等

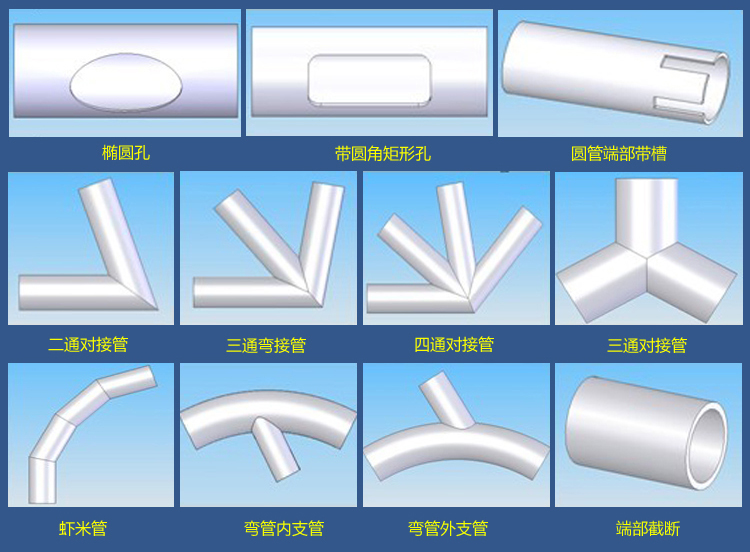

相贯线切割示意图
