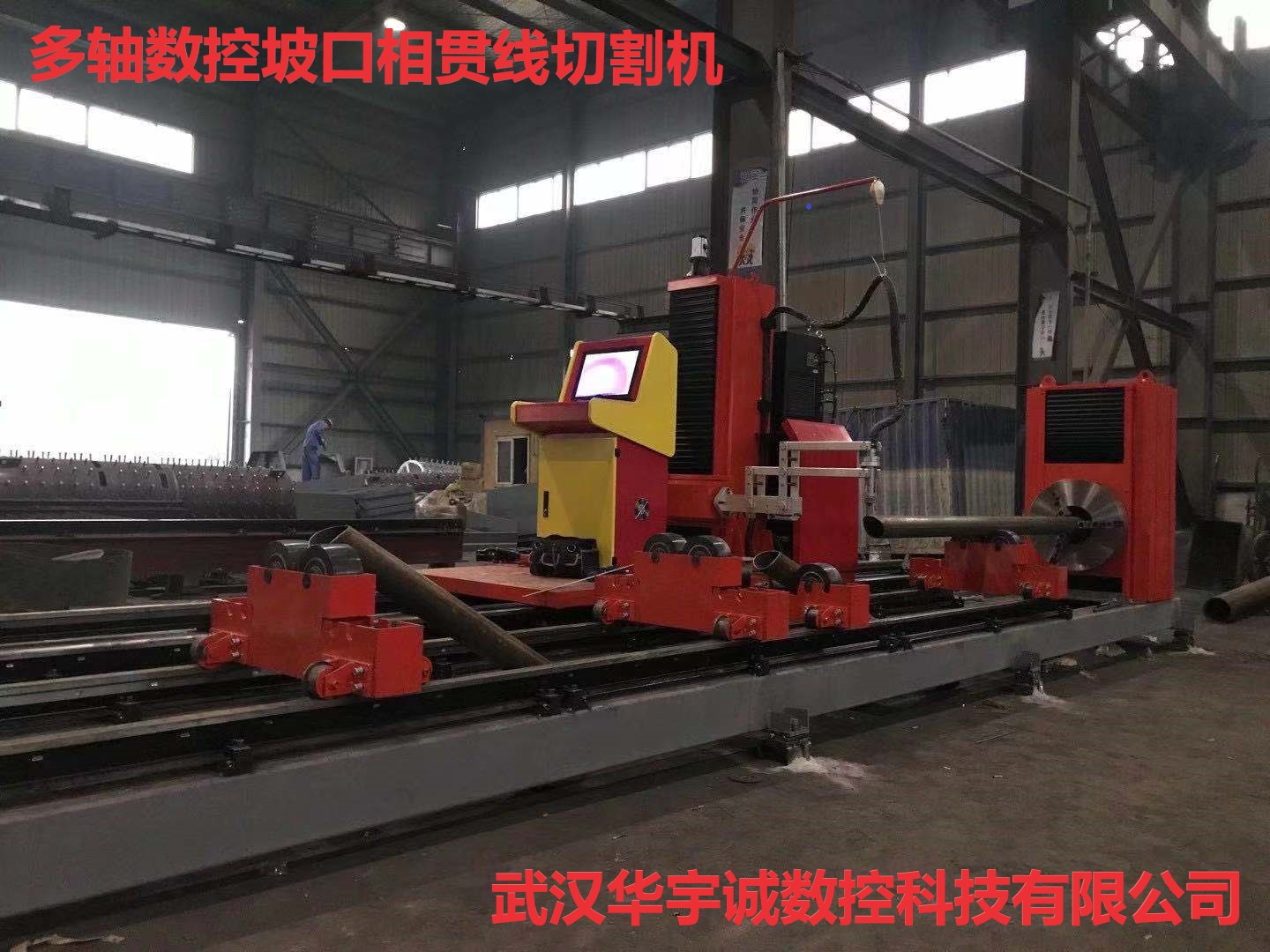

相贯线坡口切割机
发布时间:2022-02-08 22:50:33YC-XGX系列6轴数控管子坡口相贯线切割机、等离子相贯线切割机、大管径相贯线切割机、数控相贯线切割机
订购管材相贯线切割机须知
尊敬的用户,如您需咨询我们YC-XGX的管子坡口相贯线切割机,建议您尽量提供相关需求信息:
①、原材料管子长度,切割之后的长度。如6米、12米长等。
②、小管子和大管子的直径范围。如管径为60-600mm。
③、管子的壁厚范围,如2-20mm厚。
④、母管开孔是否需要切割焊接坡口;
⑤、支管切断是否需要切割焊接坡口;
⑥、支管与母管的相贯线相贯结构是否有插入式,即支管是否需要插入母管的管孔中进行相贯线焊接。
⑦、贵方管子加工需求的设计模型属于CAD、TKELA、Soliworks、BOCAD哪一种设计模型。
⑧、以及其他相贯线切割机特殊要求。
建议贵司相关技术或生产部门确认以上管子相贯线加工需求信息,我们好为您推荐适合的相贯线切割机设备,便于进一步匹配专业的相贯线切割机技术方案给您。
性能参数
名称 |
数控相贯线切割机 |
||
型号 |
YC-XGX |
||
切割系统参数 |
名称 |
轴代码 |
运动范围 |
割炬左右移动 |
X |
6000mm 可定制 |
|
管子主轴旋转 |
Y |
360°自由回转 |
|
割炬上下移动 |
Z |
≦200mm |
|
数控控制轴数 |
三轴两联动或六轴五联动 |
||
管子尺寸 |
切割管子直径 |
∮60-∮1500 |
|
切割管子长度 |
100-6000mm (可定制) |
||
切割管子壁厚 |
等离子1-10mm 火焰 5-30mm |
||
切割速度 |
50-1500mm/min |
移动速度 |
6000mm/min |
运行精度 |
±0.2 |
卡盘规格 |
∮380 三爪自定心 |
机械性能及定位精度
YC-XGX系列数控圆管相贯线切割机整机定位精度、重复定位精度达到GB标准,切割质量达到JB/T0045.4-1999标准。
各运动部件在工作过程中运行平稳,无明显振动(跳动)现象。
1. 工件旋转驱动
驱动系统 精密齿轮箱、齿轮副传动
旋转转速 0.01-10r/min
伺服电机 松下电机
定位精度 ±0.4mm
2. 割炬沿工件轴向移动
驱动系统 导轨、齿轮、齿条传动
割炬轨道长度6000mm
移动速度 6000mm/min
伺服电机松下电机
定位精度 ±0.2mm
3. 切割头主轴上下移动轴
驱动系统 精密齿轮箱,滚珠丝杆传动
切割头上下行程200mm
直流电机
定位精度 ±0.2mm
数控系统配置
显示器:10.4-21寸色高亮度液晶屏
内存:64M SDRAM
主频:400MHZ系统主频
键盘:PCB贴膜键盘
全钢结构完全屏蔽,真正能够防电磁辐射、抗干扰、防静电
控制轴数:2-8轴联动
控制精度:±0.001mm
大程序数:8万行
售后服务保证:
对售出设备实行两年保修,终身有偿维修服务。
在设备安装调试一年保修期内,供方对设备出现的各类非人为造成的故障及时免费提供维修服务,对非人为造成的各类零件损坏及时免费更换。设备保修期外发生的故障实行适当收费修理。设备故障本公司12小时内答复,力保2个工作日内排除故障。管子质量会直接影响到工件切割质量,用户应使用符合国家标准的钢管来切割制作工件。
数控系统配置符合控制系统的标准功能和可供日后扩充切割需要的选择功能;本机机械采用组合式、可更换式及标准化结构,通过电脑软、硬件升级和机械装置的维修、更换等方式使本设备能*保持精度和正常工作。
