数控切割机切割精度影响因素及如何调整

发布时间:2018-06-24 00:30:45

  很多客户在购置数控切割机时,总是会关怀的问一下数控切割机切割精度如何?切割机的精度在出厂前能够保证做到0.01mm/步,精度误差在±0.5mm左右,这个误差曾经高出切割机自身误差的好几倍,但是这个误差不是设备自身形成的,而是切割过程中钢板的厚度、工艺、割嘴、调火等工序形成的。下面先介绍影响数控切割机切割精度的一些原因:

   编程软件问题:编程软件如果存在缺陷或没有累积误差修正功能,会造成生成的数控代码存在错误。比如生成的代码尺寸数据错误或补偿方向错误;或者代码存在累积误差,造成小范围尺寸无问题,线段很多时存在较大误差,形成切入点引入与引出存在错位的现象,也会造成全板套料时工件间距偏差。

   图形尺寸错误:绘图或套料过程中可能存在疏忽造成图形尺寸错误,这时可以通过检查尺寸找出原因。检查程序问题很容易,只要将数控代码转化到CAD图形进行测量,补偿方向通过仿真可以看出是否正确。

   割嘴质量和割缝补偿量:割嘴质量的好坏会影响工件表面质量和切割侧面的平直度,割缝补偿必须与实际切割下来的割缝宽度一致。减少这类误差的方法是选择质量合格的割嘴,割嘴规格也应该适合需要切割的板材厚度和材料,可以先在废料上试割调整,直到割缝宽度均匀,断面平整不挂渣,然后不加补偿切割一个定尺的矩形,最后进行测量,小多少割缝宽度就补多少。

   机床运行精度:切割机精度包括机械精度和电子精度。机械精度主要受导轨直线度、平行度、水平度,齿轮或钢带等的传动精度影响,切割平台的水平度也影响工件精度。电子精度受数控系统软件及运动控制卡、脉冲当量、伺服及伺服驱动等影响,特别是脉冲当量如果调不精确,会造成切割圆不圆、大零件尺寸不对等问题。要检查切割机精度也很简单,只要在割枪上装上划针,运行切割机校正误差的程序进行划线检查即可。

   热变形量:变形主要包括热变形和受重力引起的变形,编程时采用合理的引线位置和切割方向可以减少变形,根据需要可以加一些冷却装置,采用结构合理的切割平台。

   随机偶然性变量:电压波动、数据线松动造成系统和伺服控制线接触不良、伺服反馈信号丢失、伺服驱动电路不稳定等都可能会造成切割机无规律的乱跑现象。

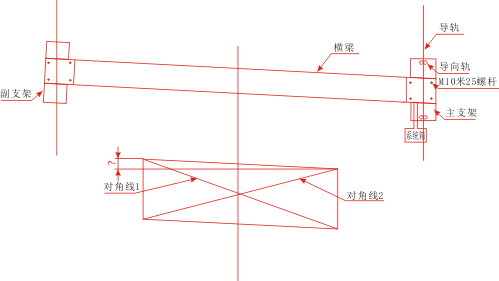

   如何调整数控切割机切割精度方法:测试对角线和交点之间的间隔,即可判别出设备的切割精度。大多数客户在购买数控切割机后,在使用时都不知道如何调整数控切割机的对角线调整方法。下面我们就给广大客户详细的介绍,关于数控切割机切割对角线的调整方法:



   1.在割枪上装上画线笔。

   2.在钢板上面贴上4张A4画线纸,背面带胶的最好,一定要贴平整,画线纸之间的距离要两米左右。

   3.移动割枪在4张画线纸上面画出十字型图案,在右边的画线纸上画出一条长长的横线,然后再移动到左边的画线纸上,画一条横线,然后再画一条竖线,形成十字型图案,继续往下移动,在下面的画线纸上面画一条竖线,然后再画一条横线,在横向往右移动,依次类推,形成一个长方形图案。

   4.量取两个对角的长度,看他们之间是不是相等,如果不相等就说明机器的横梁没有放正。需要继续调节对角线。看它们之间差几个毫米,正常误差要控制在0.5mm.

   5.按后退键把机器移动到导轨边缘大概有200mm的地方,在带电的情况下分别量取两个导轨边缘到Y轴机器的距离,如果左边的是200mm,右边是205mm,那他们之间的基准就是5mm后根据刚刚上一步所量取的对角线误差值进行调节.

   6.根据测量的对角线尺寸,相对说左下角和右上角所量出来的尺寸长3mm,那就先用一个大力钳夹在Y轴右后边导轨的地方,然后打开X轴横梁左右两侧的盖板,松开8颗固定螺丝和4颗锁紧螺栓,断电,推动左边的横梁往里移动3mm,然后开电,再次分别量取两个导轨边缘到Y轴机器的距离,他们原先的基准是5mm,如果他们现在的基准是2mm,那就把8颗固定螺丝和4颗锁螺栓上紧即可。

   7.把数控切割机Y轴右后边的大力钳拿掉。

   8.再次在画线纸上画十字型对角线,然后量取对角线的尺寸,如果尺寸在0.5mm左右,就完成作业。

   以上就是通过调整数控切割机切割对角线调整精度的方法,希望对大家有用。
