相贯线切割机-圆管数控相贯线切割机-相贯线切割设备厂家

发布时间:2022-02-08 22:19:09

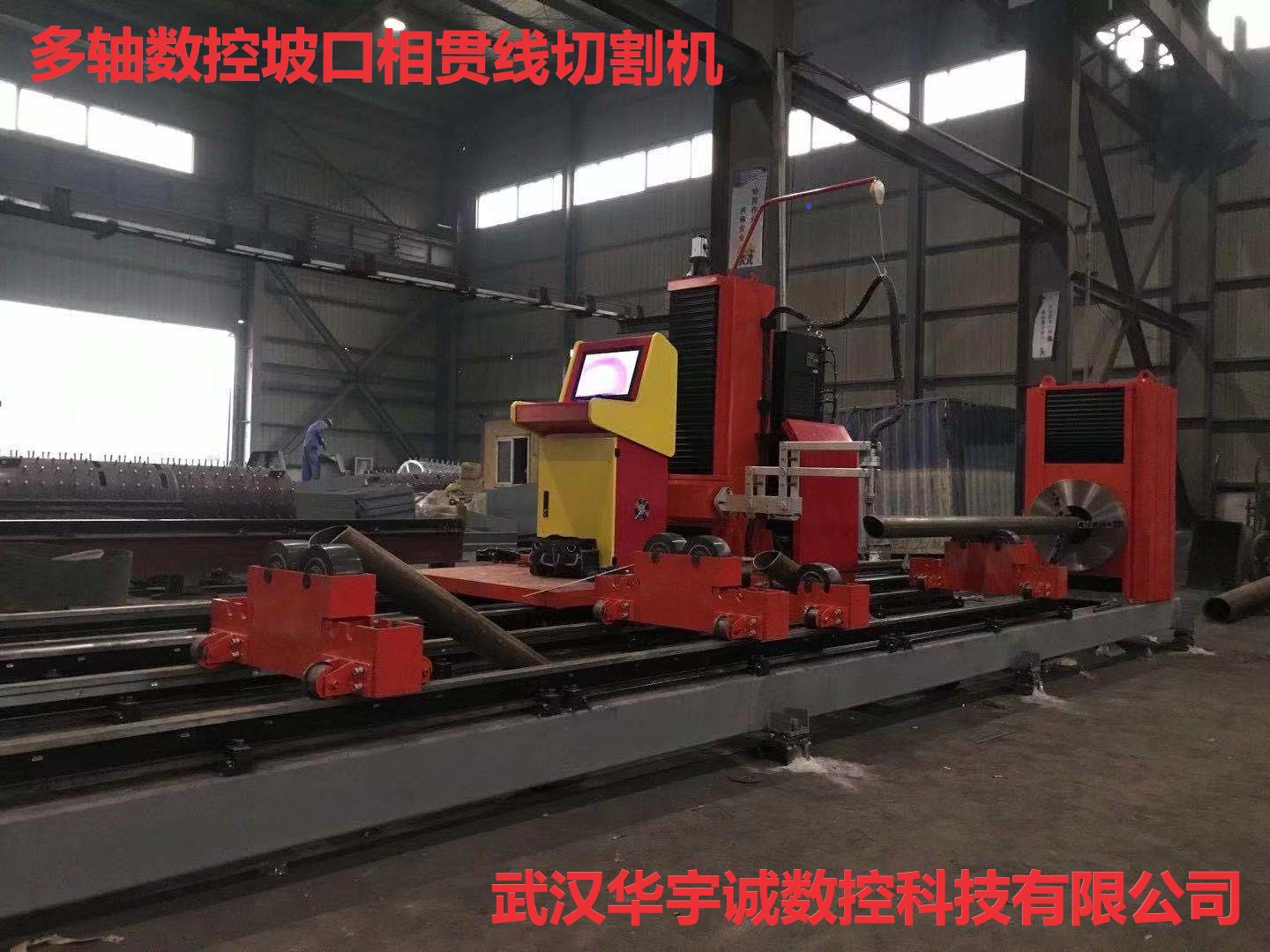

YC-XGX系列6轴数控管子相贯线切割机、管道相贯线切割机、等离子相贯线切割机、数控相贯线切割机

   1.YC-XGX管子相贯线切割机简介

   YC-XGX系列6轴数控管子相贯线切割机是一种对钢管端部结合处作自动计算和切断的设备。用于圆管类管件的预制生产,特别适用于后续管桁架组对、焊接工序中对焊接精度和效果要求较为严格的行业。


   YC-XGX系列6轴数控管子相贯线切割机由多达6根CNC控制轴组成,分别为旋转(X轴),移动(Y 轴),左右摆动(A轴),割枪上下升降(Z轴),前后摆动(B轴)、割嘴伸缩轴(U轴 割嘴沿割炬轴心线伸缩运动)6个自由度的运动。用户可根据需求选择不同的控制轴数,可以对管端、管孔进行相贯线的计算和自动切割,以及各种焊接坡口的切割。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的大型罐体、各种管道结构件的切割加工。


   该数控相贯线切割机切割速度快,精度好,配有人性化的套料操作软件界面,仅需要简单如数管子长度、厚度、直径、坡口角度等参数,就可以切出管子端部、切相贯线管孔及坡口功能,操作灵活简单。


   2、YC-XGX系列管子相贯线切割机具有如下可选优势

   ①系列智能重型切割机床;

   ②EtherCAT实时工业以太网;

   ③基于EtherCAT总线技术。

   ④CNC关键部件进口,支持在线三维仿真模拟;

   ⑤远程售后服务和远程检测;

   ⑥数字信号传输和闭环处理;

   ⑦抗干扰能力强;

   ⑧可选项支持8轴以上联动;

   ⑨消耗件寿命+20%;

   ⑩支持批量导入TEKLA、CAD、SolidWorks模型零件;

   ⑪数据库软件支持MES/SCM/ERP企业管理流程。


   3.YC-XGX管子相贯线切割机加工件规格

   管径:50—630mm或更大(可定制)。

   管长:6000mm、9000mm、12000mm或更长;壁厚1.5mm-50mm或更大。

   切割模式:火焰或等离子,或火焰+等离子双模式。


   4.YC-XGX管子相贯线切割机简单操作流程

   ①装夹过程:人工手动将管子工件端部或法兰卡在手动卡盘上,工件外悬部位由支撑机构支撑,人工调整到相应高度尺寸。

   ②切割过程:切割下料支撑机构可以通过滑台左右移动,切割头可以通过滑台上下移动,切割头可以旋转或偏摆角度用于带坡口的管口或管孔下料切割。


   5.YC-XGX管子相贯线切割机特点

   ①.采用原装电源或进口电源,切割速度快,能耗少。

   ②.切割断面光滑几乎与机加工媲美。

   ③.可选管子椭圆度自适应功能,管子相贯线切割机根据管子表面高度自动调节割枪的高度,有效解决管子不圆和下垂弯曲的难题。

   ④.防撞装置可免除意外撞枪事故,有效保护设备部件。

   ⑤.管子相贯线切割机设计了可为烟尘过滤设计的空心结构,可有效过滤加工中产生的等离子烟尘。

   ⑥.采用具有人性化的操作编程软件,能够定制各种特殊需求。

   ⑦.操作灵活简单,采用人性化的管子套料操作软件,能满足客户的各种需求,人性化的设计,使得不会相贯线切割机的NC操作人员,也能很快掌握。

   ⑧.采用精密的直线导轨和精密减速机,管子相贯线切割定位精度好,精度可到达0.2mm。

   ⑨.管子相贯线切割机采用坚固的焊接结构,设备采用去应力、抛丸喷砂处理,机床强度好。


   6.华宇诚相贯线切割机产品与其它同行产品对比说明


   (1)、管子相贯线切割机床身部分

   ①华宇诚采用一体式重型厚钢网格式焊接成型,经过去应力处理,加工中心精密加工,5道喷漆。

   ②其他单位常采用简易分体式、轻型方管焊接、没有去应力处理、没有精加工,直接简单喷漆。


   (2)、管子相贯线切割机传动部分

   ①采用精密直线导轨,或重型较佳精度的Mn钢激光级精磨精铣导轨、德国进口品牌NEUGART精密减速机、精密丝杠、日本进口品牌松下总线EtherCAt伺服电机,伺服电机驱动器与系统之间采用一根网线通讯,信号反馈快,抗干扰能力强,闭环检测,有效杜绝飞车事故。

   ②其他单位常采用轻型普通火车轨道、普通国产减速机、国产伺服或部进电机代替伺服,没有抗干扰能力,容易飞车事故或飞车事故不容易检测。


   (3)、管子相贯线切割机NC控制系统部分

   ①管子相贯线切割机可选进口总线EtherCAT数控系统,支持远程售后服务,服务效率快,支持远程文件传输服务,系统稳定,开放性好,兼容性好,后期改造升级控制系统几乎不用更换。

   ②廉价国产单片机控制系统,传统的电缆线链接通讯,故障率大,容易死机,维系检测必须上门服务,效率低,后期改造升级大多需要更换控制器。


   (4)、管子相贯线切割机表面处理部分

   ①整体抛丸喷砂除锈、专业喷漆房喷漆。

   ②手工除锈、简单喷漆。


   (5)、管子相贯线切割机等离子电源部分

   ①市场占有率大的原装进口电源或类激光等离子电源,稳定性好,暂载率大。

   ②市场占有率不大的普通国产便宜电源,稳定性差,暂载率低。


   更多数控相贯线切割机设备价格、配置、技术方案、图片等信息请查看://www.managercam.com/show-41-146-1.html
