龙门等离子数控切割机3至8米跨度任选价格优惠

发布时间:2021-07-13 11:45:03

YCLM-4000系列龙门式数控火焰等离子切割机

本机型主要应用于大幅面板材的精密切割。它是一种高效节能的切割下料设备,可大大提升钢板利用率和切割效率。本机可连续不停机长时间工作。
本机型适合有实力的中、高端用户。

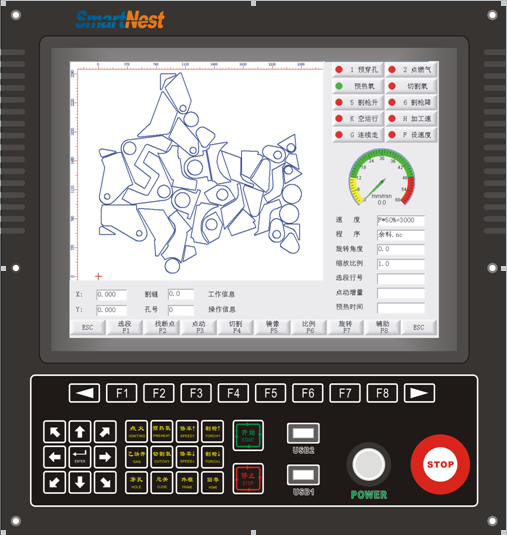

一、系统概况

  YCSK数控系统是本公司自主研发的一款专业型火焰/等离子/激光切割控制系统,该产品采用XPE嵌入式操作系统,工控机结构,系统功能强大,运行稳定,操作简单,容易上手,适用于火焰/等离子/激光切割等加工行业。




二、主要功能

  1、采用XPE嵌入式操作系统,具有稳固的数据安全措施和一键系统快速恢复,保证系统稳定运行。

  2、多种语言版本一键切换。

  3、零件图形显示、缩放、旋转、镜像、阵列功能。

  4、断电断点记忆功能:即使切割中突然断电,上电后即可准确、迅速找到断点,恢复切割。

  5、钢板矫正功能:即使钢板斜置,亦可进行矫正切割,有效利用板材。

  6、动态调速功能:在切割过程中,可以实时进行调速。对于激光加工模式,速度变化时,出光能量自

     动调整。

  7、沿轨迹后退、前进、停止功能。

  8、控制系统动态割缝补偿,割缝补偿动态削平防干涉处理。

  9、多级预热、穿孔功能:时间随时调节且可记忆。

  10、支持火焰、等离子、激光三种切割模式。

  11、支持自动套料,自动设置引线,数控系统与自动套料一键切换,实现无缝对接。

  12、支持多种文件格式,plt、dxf、NC、ai等。

  13、等离子模式下拐角提前关闭调高、终点提前断弧设置。

  14、弧压、撞枪实时检测。

  15、反向间隙补偿,机器装配误差在一定程度上能通过软件补偿。

  16、支持I/O自定义功能。

  17、诊断功能。外部I/O接口可以通过诊断界面进行诊断,方便售后维护。

三、系统特色

   1、嵌入式工控主机:2GDDR2内存,4G固态电子硬盘,1.8G处理器,15(12)寸高亮度工业液晶屏,15(12)寸电阻触摸屏,支持鼠标、键盘和触屏控制。

   2、可靠性强,具有防范等离子强干扰等能力。

   3、外部接口:USB2.0、RS232、100M网络接口。

   4、机箱:全铝合金结构,防电磁辐射、抗干扰、防静电 。

   5、系统提供16路光电隔离输入,16路光电隔离输出。

   6、联动轴数:2轴,可以扩展为4轴。

   7、采用U盘读取程序和及时软件升级。

主要技术参数:

横向轨距(mm)

4000-6000(或以上定制)

有效切割宽度(mm)

单割炬轨距减800

纵向导轨轨距(mm)

8000(或以上选配)

有效切割长度(mm)

纵向轨长减2000

豪华火焰割炬(组)

1把

火焰切割厚度(mm)

1组8-200

等离子电源割炬(组)

根据用户需求选配

等离子切割厚度(mm)

视选配等离子电源功率而定

切割精度

±0.3mm

整机空程速度(mm/min)

6000-9000,高达12000

走位精度

±0.2mm

整机火焰切割速度

100-750mm/min

重复定位精度

±0.2mm

整机等离子切割速度

100-4000mm/min 选配件

工作条件:

火焰切割机

等离子切割机

电源电压

220V±10V 50Hz

电源电压

380V±10V 50Hz

输入功率

3KW

输入功率

视选配等离子电源功率而定

气源

氧气+燃气

气源

空气

氧气入口压力

0.8-1.0MPa

空气压缩机

1台,客户自备

燃气入口压力

0.04-0.1MPa

油水分离器

1台,客户自备

氧气纯度

99.6%以上



环境温度

-10℃~+40℃

相对湿度

≤90%无冷凝

周边环境

通风,无较大冲击或震动

用户自备范围

设备安装基础图、工件切割台、纵向气管线路吊装托架(供方提供图纸)等

产品质量执行标准:
执行ISO9001-2008标准;
整机气密性:符合JB/T5101-1999标准;
切割质量及尺寸精度:火焰-符合JB/T10045.3-1999标准;
等离子-符合JB/T10045.4-1999标准。

切割工艺选项:

序号

火焰切割工艺

1

数控龙门式火焰适用于各种厚度的碳钢板材的精密切割下料;

2

数控火焰可对8-150mm碳钢进行高品质的切割下料;

3

火焰切割也可选择干式的等除尘净化设备,根据用户需求选配;

4

火焰切割可采用氧气-燃气模式,燃气采用乙炔、丙烷、液化气等。

序号

等离子切割工艺|(选配)

1

数控龙门式等离子切割机适用于各种厚度的碳钢、不锈钢及有色金属板材的精密切割下料;

2

数控等离子切割机可对厚度1.0-20mm厚的不锈钢、碳钢及有色金属进行高品质的切割下料;

3

等离子切割可配置水循环切割,能大大减少等离子切割产生的烟尘、弧光、有害气体、噪音等环境污染,环保效果好。也可选择干式的等除尘净化设备,根据用户需求选配;

4

等离子切割采用空气、氧气、氮气、H2、H35、F5、H20等。

产品细节介绍:

横梁、端架

床身结构经由设计软件优化,力学设计合理,运动稳定性高,经由时效处理后,床身不变形,粗加工及精加工二道工艺成型,运动轴电机座压紧由直线导轨导向,制造装配检验工艺达上百道。整体设备工作精度高。运动部位配用精度7级齿轮齿条。

导轨

纵向导轨采用24Kg级重轨制作,顶面和两侧面都经专用磨床精密加工而成横向导轨采用双轴心直线导轨,精度高、易维护、耐用。

传动

纵横向传动采用齿轮齿条啮合,配上进口精密行星齿轮箱减速,具有高输出扭矩、低噪音、长寿命润滑等特点, 从而实现高精确定位传动。

气路

所有气路均由中央配气系统集中控制,配上电磁阀、压力表、调节阀、连续脉冲自动点火器,轻易实现人工智能控制。





割炬

割炬组成:移动安装板、升降装置、升降电机、割炬、夹持器、安全回火防止器、进口软气管等;

割炬调高方式:火焰---手动、电动及电容式自动三种
等离子---电动及弧压式自动
割炬会随着钢板的高低自动调整,确保切割质量一致性。

售后服务

1.售前(选型):

    (1)根据用户对所购设备的需求、使用环境、用途等要求为客户提供全面、专业、实用、经济的切割解决方案,提供全程技术支持;提供一对一量身定制产品;免去用户后顾之忧,让您选择更轻松、方便、准确、省钱、省力;

2.售中(合同成立):

    (2)免费提供指导轨道安装基础图纸、切割台图纸和外部吊装管气路及划线图纸;

    (3)免费提供送货上门服务;

    (4)免费提供安装、调试、培训服务;免费提供工艺指导服务;

    (5)免费提供终身技术支持服务;

3.售后(验收完成):
    (6)接到用户报修请求后,提供解决方案,国内设有12个维修服务分支机构;

    (7)免费提供设备整机保养服务。
